門本鉄工所は大径ボーリング・軸加工・フランジ加工などの大型旋盤加工を得意とし、振り2m、芯間6mまでの加工に対応。丸物、軸物だけに関わらず、異形物や試作品の製作も行っております。
得意サイズは、外径500～700mm、内径350mm以上、全長3000mm程度のパイプ加工品です。それらに付随する穴明け、切り欠き、タップ、キー加工等も可能です。

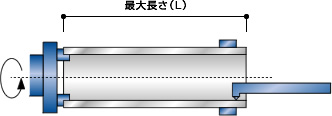

パイプ状の内部を旋盤加工いたします。特に大型の柱状物の内径ボーリング加工を得意としており、中ぐり加工もサイズにより自社工場にてご対応可能です。また高い精度が求められるホーニング加工にも対応しています。

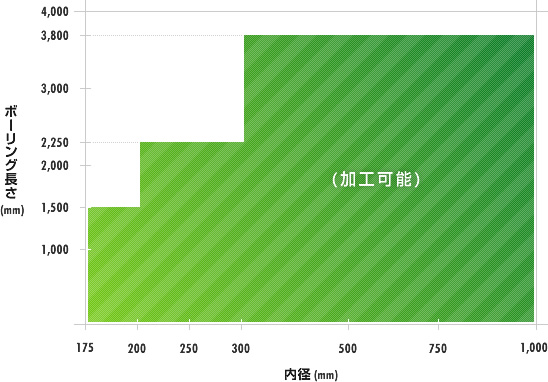

| 内径(mm) | 最大長さ(mm) |
|---|---|
| φ175～200 | 1,000 |
| φ200～300 | 2,250 |
| φ300以上 | 3,750 |
※公差についてはホーニング取代残し。

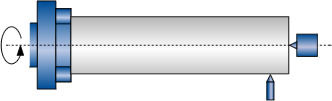

両端支持による軸加工を行っております。特に外径が大きく長尺なものを得意としております。

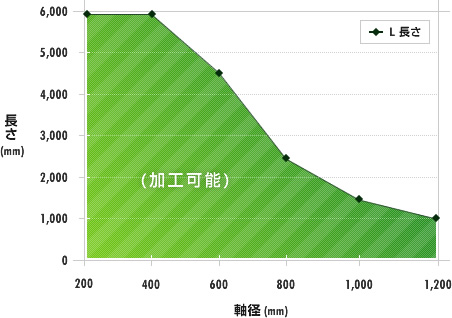

両端支持 軸加工(H200の場合)
| 外径(mm) | 最大長さ(mm) |
|---|---|
| φ200～500 | 6,000 |
| φ600 | 4,500 |
| φ800 | 2,500 |
| φ1,000 | 1,500 |
| φ1,200 | 1,000 |
※軸は丸棒として計算しています。
両端支持 軸加工(TL152の場合)
| 外径(mm) | 最大長さ(mm) |
|---|---|
| φ200～500 | 3,000 |
| φ600 | 3,000 |
| φ800 | 2,500 |
| φ1,000 | 1,500 |
| φ1,200 | 1,000 |

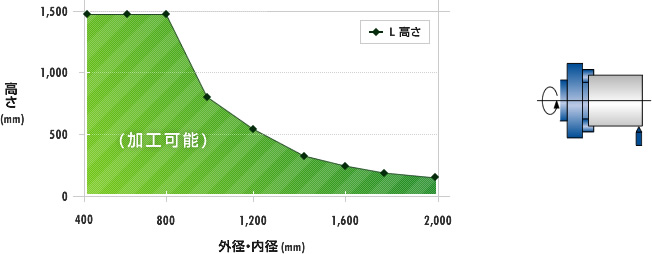

柱状パイプなどのフランジ加工（片持ち）を行っております。穴あけ加工や組み立てもご要望に合わせて柔軟にご対応させて頂きます。立旋盤加工機も有しており、柔軟に対応します。
